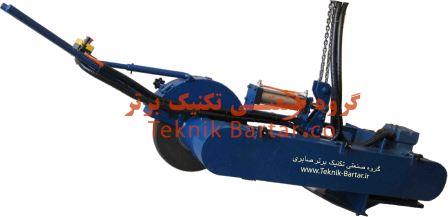

مشخصات سنگ آویز تخت:
- سنگ آویز تخت قابلیت مانور بسیار زیادی را دارد.
- به علت استفاده از زاویه مناسب، توان سنگ‌زنی محل تغذیه، راهگاه‌ها و همچنین پاکسازی قطعات تخت مانند انواع اسلب جهت جوشکاری و ترمیم بسیار مناسب است و با توجه به توان ۲۵ اسب معادل ۱۸/۵ کیلووات موتور دستگاه و انتقال نیرو با سه حلقه تسمه موازی B محدودیتی در رابطه با فعالیت‌های مذکور نخواهد داشت.
- طول مناسب در بازو و زاویه مناسب قابل تنظیم باعث شده توان سنگ‌زنی کلیه سطوح قطعات تخت را داشته باشد.
- به علت مرکز ثقل تعریف شده برای این سنگ و استفاده از جرثقیل دستی ۲ تن یا یک تن برقی که بالای آن می‌توان نصب کرد با استفاده حرکت ارتفاعی و جابه‌جایی مرکز ثقل دستگاه توسط سیستم پنوماتیک به راحتی می‌توان نیروی ثابتی را بین سنگ و قطعه اعمال نمود که این موضوع باعث می‌گردد اپراتور نیاز به اعمال نیرو بر دسته سنگ نداشته باشد و فقط محل سنگ‌زنی را کنترل کند.
مشخصات فنی
- دسته سنگ برای کنترل بهتر اپراتور به صورتی طراحی گردیده است که زاویه آن به سادگی قابل تغییر می‌باشد و با تغییر ارتفاع قطعه جهت کنترل بهتر اپراتور روی دستگاه و ارگونومی وی به سرعت قابل تنظیم است.
- برای انتقال بهتر نیروی موتور به گیربکس‌ها از تسمه سایز B، به صورت سه رشته موازی استفاده شده و آزمایش‌های متعدد راندمان بهتر برای این مورد اثبات کرده است.
- حفاظ سنگ برای جلوگیری از خطرات پرتاب ذرات از ورق ۸ میلی‌متری ساخته شده است.
- برای سهولت و بالا بردن سرعت عمل در تعویض سنگ قسمت جلوی حفاظ با باز کردن پیچ مهارکننده به صورت لولایی باز می‌گردد.
- سنگ دارای حفاظ تسمه برای جلوگیری از آسیب به پرسنل عبوری و اپراتور و همچنین برای حفاظت تسمه از برخورد اشیاء خارجی می‌باشد.
- رگلاژ تسمه با طراحی بسیار ویژه و به سهولت توسط جابه‌جایی موتور انجام می‌گردد.
- اسپیندل دستگاه و حفاظ سنگ به شکلی طراحی گردیده است که از سنگ تا کوچک‌ترین قطر ممکن تا اندازه نزدیک نعلبکی‌ها مورد استفاده می‌گردد.
- با استفاده از دور مناسب، ریزش سنگ به حداقل رسیده است.
- توان موتور در این نوع سنگ برای اصلاحات روی اسلب‌ها ۲۵ اسب در نظر گرفته شده است.
- تابلوی برق ارائه شده از المان‌های باکیفیت به شکل ستاره مثلث و متناسب با قدرت موتور طراحی شده است.
- نصب تجهیزات کنترلی (اهرم پنوماتیک، سوییچ الکتریکی روشن، stop سریع و سیگنال شروع به کار مثلث، پین زاویه دسته) بین اهرم دستگاه، سرعت عمل اپراتور را به حداکثر رسانده است.
